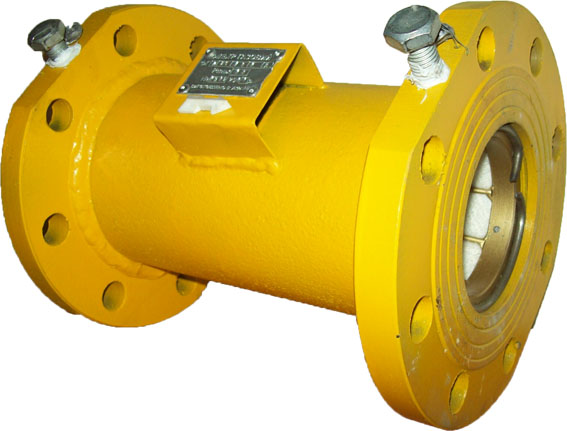

Фильтр газовый типа ФГ
Фильтры газовые ФГ (дальше - фильтры) предназначены для очищения газа от пыли и других твердых частиц.
Степень очистки фильтров – задается заказчиком (минимально 50 мкм).
Дееспособность фильтров во время работы регламентируется потерей давления на его входе и выходе.
Величина потери давления на фильтре указывает на степень загрязнения элемента очищения. Потеря давления на фильтре контролируется преобразователем разницы давления или индикатором.
Пример записи обозначений фильтров:
(ФГ - DN – Pp – М - О), где
DN - номинальный диаметр фильтра: 50; 80; 100; 150; 200,
Рр - значение максимального рабочего давления, МПа, выбирается в ряду: 0,63; 1; 1,6; 2,5; 4; 6,3; 8; 10.
М – материальное исполнение: 1 – Сталь 20 (от минус 30 до 60 ºС); 2 – Сталь 09Г2С (от минус 60 до 60 ºС)
О – степень очистки, мкм.
Основные параметры и технические характеристики фильтров газовых
|
Номинальный диаметр, (DN)
|
Макс. рабочее давление,
Рн, МПа
|
Длина фильтра, L, мм
|
Габаритные и присоединительные размеры фланцев
|
|||
|
D, мм
|
D1, мм
|
d, мм
|
п, шт
|
|||
|
50
|
0,6
|
175
|
140
|
110
|
14
|
4
|
|
80
|
240
|
185
|
150
|
18
|
||
|
1,0; 1,6; 2,5; 4,0
|
195
|
160
|
8
|
|||
|
6,3
|
210
|
170
|
22
|
|||
|
8;10
|
230
|
180
|
26
|
|||
|
100
|
0,6
|
300
|
205
|
170
|
18
|
4
|
|
1,0; 1,6
|
215
|
180
|
8
|
|||
|
2,5; 4,0
|
230
|
190
|
22
|
|||
|
6,3
|
250
|
200
|
26
|
|||
|
8; 10
|
265
|
210
|
30
|
|||
|
125
|
0,6
|
360
|
235
|
200
|
18
|
|
|
150
|
440
|
260
|
225
|
|||
|
1,0; 1,6
|
450
|
280
|
240
|
22
|
||
|
2,5; 4,0
|
300
|
250
|
26
|
|||
|
6,3
|
340
|
280
|
33
|
|||
|
8; 10
|
350
|
290
|
12
|
|||
|
200
|
0,6
|
500
|
315
|
280
|
18
|
8
|
|
1,0
|
600
|
335
|
295
|
22
|
||
|
1,6
|
12
|
|||||
|
2,5
|
360
|
310
|
26
|
|||
|
4,0
|
375
|
320
|
30
|
|||
|
6,3
|
405
|
345
|
36
|
|||
|
8; 10
|
430
|
360
|
||||
