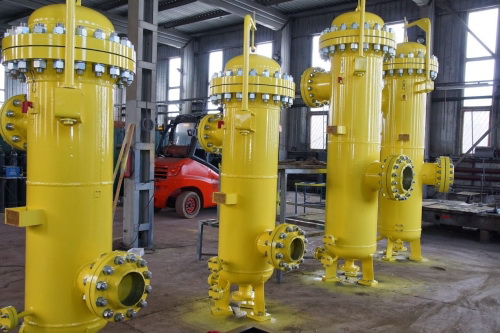

Фильтры газовые двойного действия типа ФГ2Д























Фильтр газовый двойного действия (фильтры-сепараторы) предназначен для глубокой очистки добываемого или транспортируемого природного, попутного или товарного газа от механических примесей, осуществляет тонкую очистку газа.

Фильтр газовый двойного действия конструктивно выполняет две функции:
- масло/ влагоотделителя инерционного типа действия
- пылеуловителя тонкой очистки

ФГ2Д рассчитан на высокую концентрацию газового потока с механическими примесями и жидкостного потока находящегося в капельном состоянии.

ФГ2Д применяется на предприятиях нефтяной и газовой промышленности и может быть использован для улавливания как механических примесей, так и примесей в капельном виде:
  • на газовых месторождениях для тонкой очистки добываемого газа от механических примесей;
  • при транспортировке газа для очистки транспортируемого газа от механических примесей до и после компрессорных установок перекачки газа;
  • при использовании для очистки газа на газораспределительных станциях, перед использованием в качестве топлива газо-поршневых, газотурбинных электростанций и теплостанций;
  • на нефтяных месторождениях для очистки попутного газа от механических примесей; на узлах подготовки нефти для дальнейшего использования попутного газа в качестве топлива котельных; для очистки попутного газа для целей дальнейшей транспортировки, реализации и использования в качестве топлива.
ФГ2Д имеет встроенную накопительную емкость. Накопительная емкость рассчитывается и изготавливается по заявке потребителя в зависимости от объема накапливаемой механической взвеси и возможностей ее очистки.
Проектирование, изготовление, монтаж, ремонт и эксплуатация ФГ2Д производится в полном соответствии с ДНАОП Украины 0.00-1.07-94 "Правила строения и безопасной эксплуатации сосудов, работающих под давлением", ГОСТ Р 52630-2012, «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03)
ФГ2Д может быть рассчитан и изготовлен практически на любое давление и производительность.



Основные технические характеристики фильтров газовых двойного действия:

  • Производительность, Q (нм³/сут) – до 10 000 000;
  • Производительность по жидкой фазе, Q (нм³/мин) – 0,1 - 10;
  • Рабочее давление, МПа (кгс/см²) – до 35,0 (350);
  • Рабочая среда – газ-нефть, газоконденсат;
  • Содержание взвешенных частиц на выходе – до 0,003 г/м³;
Для формирования технико-коммерческого предложения необходимо заполнить опросный лист
