Фильтры газовые тонкой очистки типа ФГТО
Предназначены: для тонкой очистки газа (от 5 до 40 мкм с эффективностью до 99,9%) от механических твердотельных загрязнений, водомаслянистых, аэрозольных загрязнений, капельной влаги и кранового масла.
Применяется: для защиты счетчиков газа и других контрольно-измерительных приборов (КИП) на узлах и участках учета газа ГРП и ГРС, входных блоках очистки газа АГНКС и др.

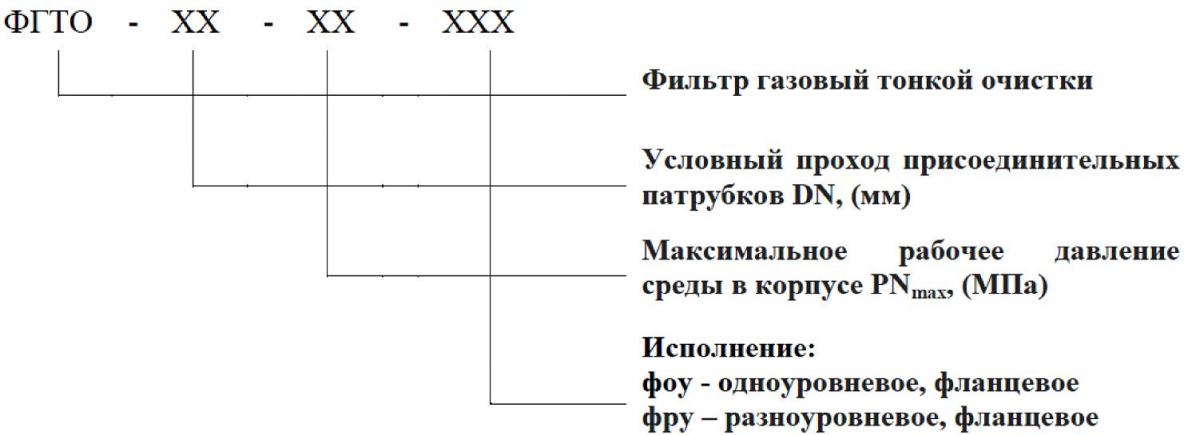

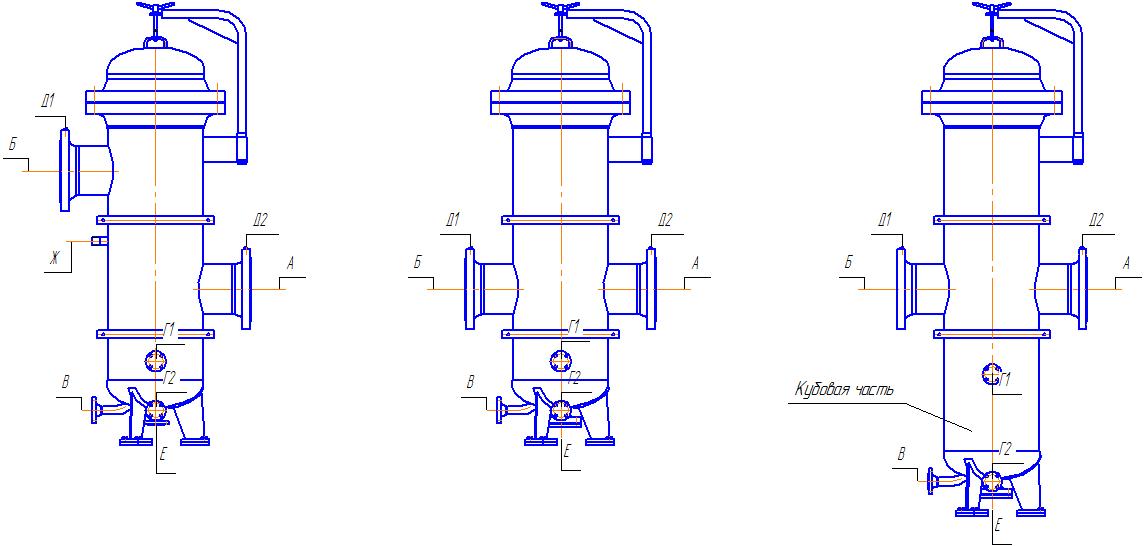

Таблица штуцеров
|
Обозначение
|
Назначение
|
Кол-во,
шт.
|
Диаметр условного
прохода DN, мм
|
Условное давление
PN, МПа
|
|
А
|
Вход газа
|
1
|
20-500
|
0,6
1,6
2,5
4,0
6,3
8,0
|
|
Б
|
Выход газа
|
1
|
20-500
|
|
|
В
|
Дренаж
|
1
|
15-25
|
|
|
Г1,Г2
|
К уровнемеру
|
2
|
25
|
|
|
Д1, Д2
|
Выход к датчикам перепада давления (манометрам)
|
2
|
10-15
|
|
|
Е
|
Слив загрязнений кубовой части
|
1
|
50-100
|
|
|
Ж
|
Слив загрязнений
|
1
|
15-25
|
Основные параметры и технические характеристики фильтров газовых тонкой очистки
|
Условный проход присоединительных патрубков DN, (мм)
|
Максимальное рабочее давление среды в корпусе PNmax, (МПа)*
|
||||
|
0,6
|
1,6
|
4,0
|
6,3
|
8,0
|
|
|
50
|
912
|
2212
|
5332
|
8322
|
10535
|
|
80
|
2335
|
5662
|
13652
|
21305
|
26965
|
|
100
|
3648
|
8845
|
21330
|
33289
|
42140
|
|
150
|
8209
|
19910
|
47990
|
74906
|
94800
|
|
200
|
14600
|
35380
|
85325
|
133160
|
168590
|
|
250
|
22810
|
55305
|
133320
|
208080
|
263300
|
|
300
|
32815
|
79635
|
191930
|
299600
|
379250
|
|
400
|
58360
|
141550
|
|
|
|
|
500
|
81195
|
221210
|
|
|
|
*Расчет производительности при рабочих условиях: температура газа 20°С, скорости потока 25 м/с.
При заказе оговаривается:
- вид крепления корпуса фильтра - на лапах или к вертикальной стойке;
- комплектация фильтра фильтроэлементами с необходимой тонкостью фильтрации;
- объем кубовой части, увеличение которого позволяет уменьшить затраты на техническое обслуживание.
