Сепараторы

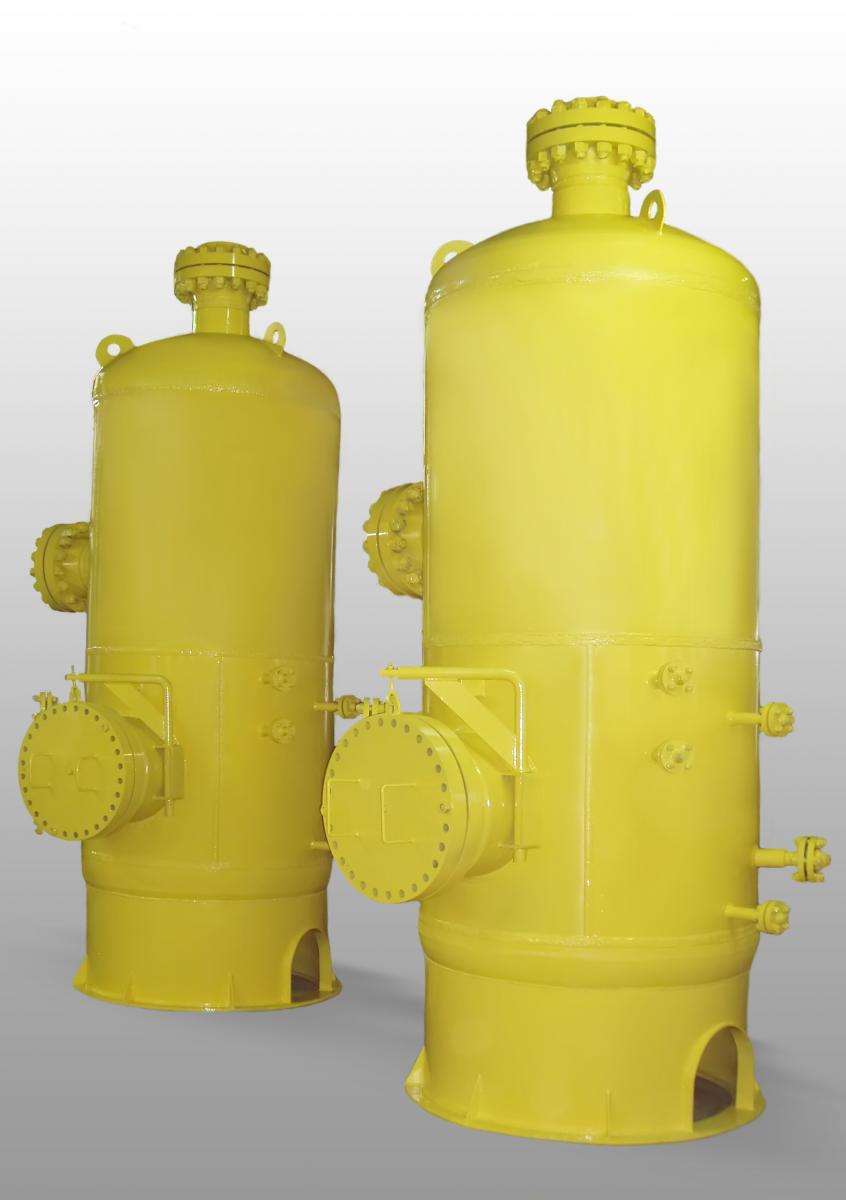

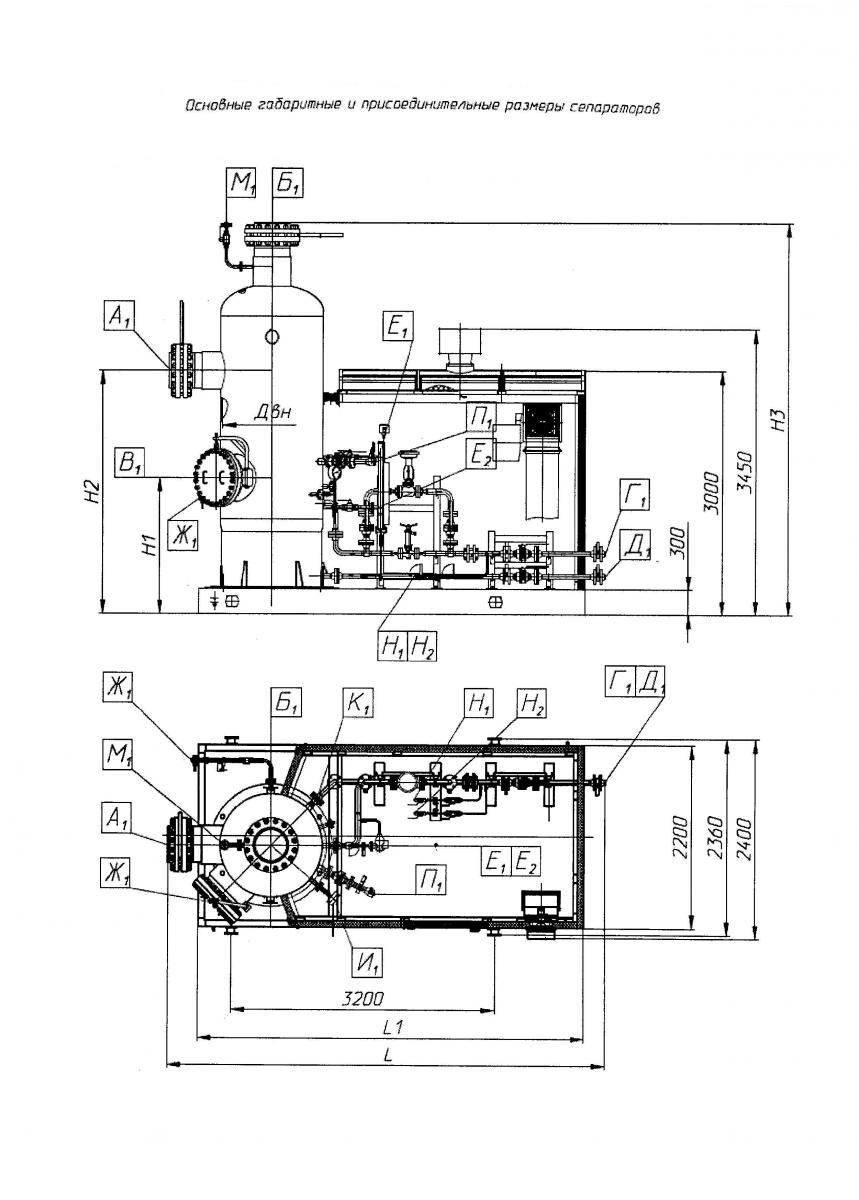

Сепараторы-пылеуловители типа ТНГС выпускаются по ТУ У 368351-001-37654817-2013 и предназначены для очистки попутного нефтяного газа от механических примесей и капельной с помощью центробежных сил и последующей подачи очищенного газа в газопроводы .
Допустимая сейсмичность района установки сепаратора не более 9 баллов по шкале МSК-64 (СНиП II-7).

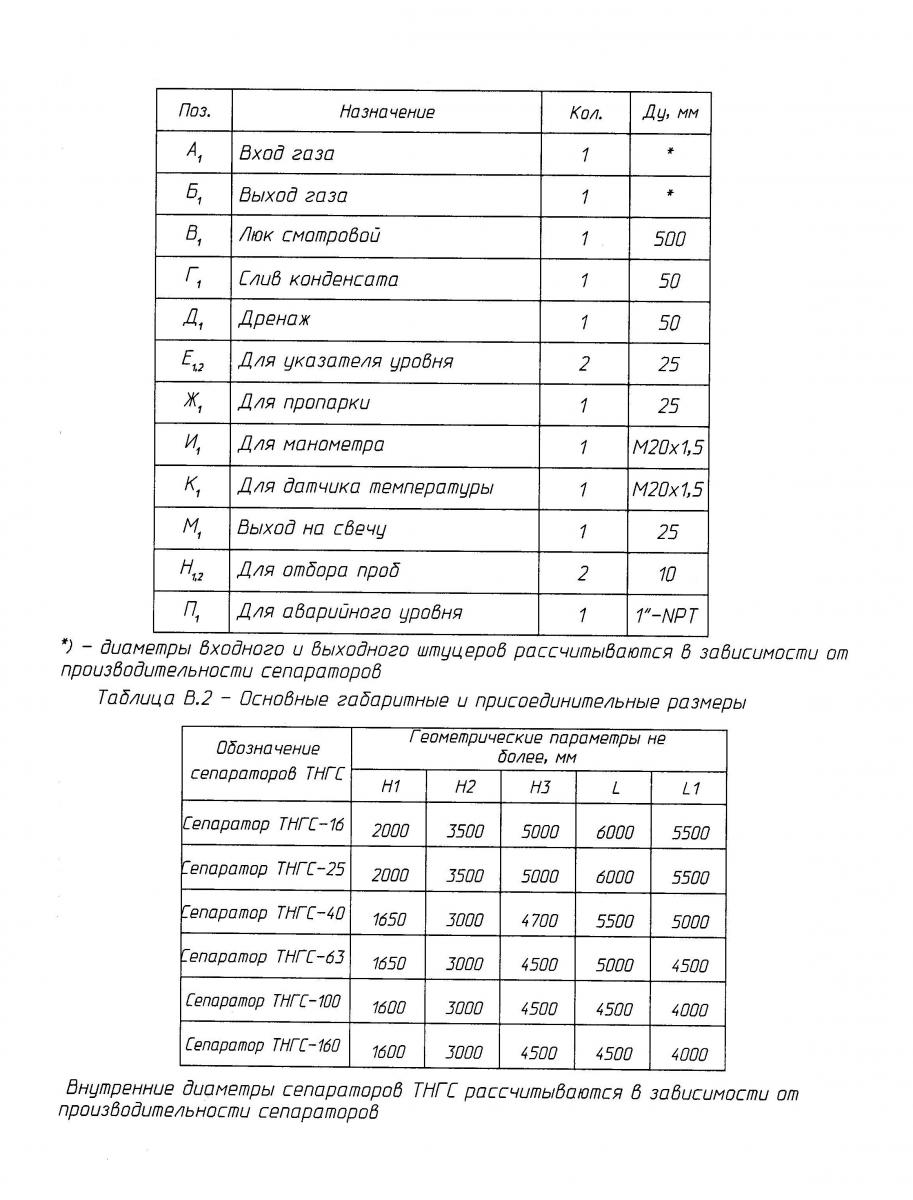

Основные технические параметры сепараторов-пылеуловителей
|
Наименование параметра
|
Сепаратор-пылеуловитель ТНГС
|
|||||
|
16
|
25
|
40
|
63
|
100
|
160
|
|
|
Рабочая среда
|
Попутный нефтяной газ
|
|||||
|
Рабочее давление, МПа, (кгс/см2)
|
до 1,6 (16)
|
до 2,5 (25)
|
до 4,0 (40)
|
до 6,3 (63)
|
до 10,0 (100)
|
до 16,0 (160)
|
|
Расчетноедавление, МПа, (кгс/см2)
|
1,6 (16)
|
2,5 (25)
|
4,0 (40)
|
6,3 (63)
|
10,0 (100)
|
16,0 (160)
|
|
Давление при гидроиспытании, МПа
|
2,2 (22)
|
3,4 (34)
|
5,4 (54)
|
8,7 (87)
|
13,8 (138)
|
22,1 (221)
|
|
Температура рабочей среды, °C
|
до 80
|
|||||
|
Расчетная температура стенки, °C
|
80
|
|||||
|
Производительность по газу, приведенная к нормальным условиям, м3/сутки приведенная к условиям t = 20 °C, Р = 0,1013 МПа
|
до 8000000
|
|||||
|
Содержание капельной жидкости на входе, г/м3, не более
|
до 200
|
|||||
|
Концентрация твердых частиц на входе, мг/нм3
|
Газ с содержанием мех. примесей размером до 100 мкм не более 100
|
|||||
|
Степень очистки для частиц диаметром:
до 20 мкм более 40 мкм |
85%
100% |
|||||
|
Массовая концентрация жидкости в составе газа на выходе, не более, г/м3
|
0,05
|
|||||
|
Масса, не более, кг
|
6500
|
8000
|
9500
|
12000
|
12500
|
14000
|
