Фильтры газовые сетчатые (ФС)
Назначение
Фильтры газовые сетчатые устанавливаются в оборудовании систем газораспределения (ШРП, ГРШ, ГРП и АГЗС) с максимальным рабочим давлением до 12 кгс/см² и предназначены для очистки неагрессивных углеводородных газов и воздуха от механических примесей (окалины, пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных запорных клапанов, запорной и другой арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы.
Устройство

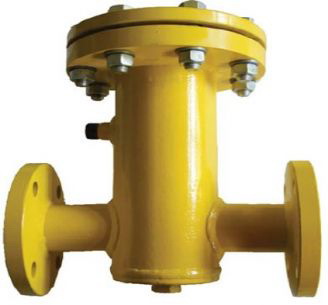

Фильтр состоит из сварного корпуса с фланцевыми или резьбовыми штуцерами, крышки с крепежом, прокладки и элемента фильтрующего. Газ, проходя через сетку фильтрующего элемента, очищается от твердых частиц, которые оседают в нижней части стакана фильтрующего элемента и крышки. Пройдя фильтрующий элемент, очищенный газ поступает на выход фильтра. На корпусе фильтра имеются резьбовые штуцера для подсоединения к ним прибора замера перепада давления, а также штуцер дренажа. По заказу потребителя фильтр может поставляться в комплекте с индикатором перепада давления, позволяющим контролировать степень засорения фильтрующего элемента. Замена или чистка фильтрующего элемента осуществляется без демонтажа корпуса фильтра из газопровода.
Преимущество данного фильтра: простота в эксплуатации, фильтроэлемент допускает неоднократную очистку, что дает возможность снижения эксплуатационных расходов на приобретение нового фильтропакета/фильтроэлемента.
Основные параметры и технические характеристики фильтров сетчатых
Условное обозначение
|
Тип присоединения
к трубопроводу
|
Условный проход присоед.
патрубков DN, (мм)
|
Макс. рабочее давление
среды в корпусе
PNmax, (МПа)
|
Производительность
*Qmax, (нм3/час)
|
ФС-20-1,6-р
|
резьбовое
|
20
|
1,6
|
270
|
ФС-25-1,6-р
|
резьбовое
|
25
|
422
|
|
ФС-32-1,6-р
|
резьбовое
|
32
|
692
|
|
ФС-25-1,6-ф1
|
фланцевое
|
25
|
1,6
|
422
|
ФС-32-1,6-ф1
|
фланцевое
|
32
|
692
|
|
ФС-40-1,6-ф1
|
фланцевое
|
40
|
1081
|
|
ФС-50-1,6-ф1
|
фланцевое
|
50
|
1689
|
|
ФС-40-1,6-ф2 (ф3)
|
фланцевое
|
40
|
1,6
|
1081
|
ФС-50-1,6-ф2 (ф3)
|
фланцевое
|
50
|
1689
|
|
ФС-65-1,6-ф2 (ф3)
|
фланцевое
|
65
|
3125
|
|
ФС-80-1,6-ф2 (ф3)
|
фланцевое
|
80
|
4325
|
|
ФС-100-1,6-ф2 (ф3)
|
фланцевое
|
100
|
6757
|
|
ФС-125-1,6-ф2 (ф3)
|
фланцевое
|
125
|
10558
|
|
ФС-150-1,6-ф2 (ф3)
|
фланцевое
|
150
|
15204
|
|
ФС-100-1,6-ф4
|
фланцевое
|
100
|
1,6
|
6228
|
ФС-150-1,6-ф4
|
фланцевое
|
150
|
14404
|
|
ФС-200-1,6-ф4
|
фланцевое
|
200
|
27573
|
|
ФС-250-1,6-ф4
|
фланцевое
|
250
|
43596
|
|
ФС-300-1,6-ф4
|
фланцевое
|
300
|
62039
|
|
ФС-200-1,6-ф5
|
фланцевое
|
200
|
1,6
|
27573
|
ФС-250-1,6-ф5
|
фланцевое
|
250
|
43596
|
|
ФС-300-1,6-ф5
|
фланцевое
|
300
|
62039
|
* Производительность фильтров приведена при рабочем давлении среды 1,2 МПа и скорости потока 20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.

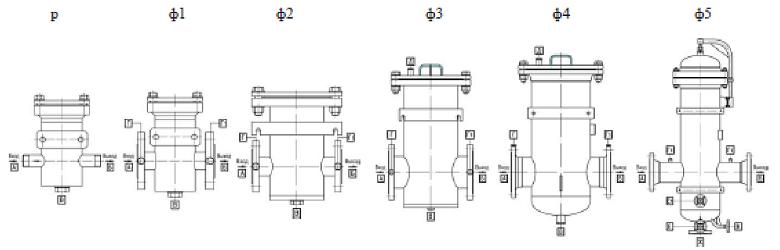

Таблица штуцеров
Обозна-чение
|
Назначение
|
Диаметр условного
прохода, (мм)
|
Условное
давление, (МПа)
|
Кол-во, шт.
|
А
|
Вход
|
20-300
|
1,6
|
1
|
Б
|
Выход
|
20-300
|
1
|
|
В
|
Дренаж
|
15-25
|
1
|
|
Г-Г1
|
К датчикам перепада давления или манометров
|
10-15
|
2
|
|
Д
|
Продувка корпуса
|
15
|
1
|
|
Е-Е1
|
К уровнемерам / сигнализаторам уровня
|
25
|
2
|
|
Ж
|
Очистка отстойника
|
50/100
|
1
|
Фильтры изготавливаются с различными номинальными диаметрами присоединения к трубопроводу, стальным корпусом (в соответствии с требованием к климатическому исполнению – Сталь 20, 09Г2С).
Фильтрующий элемент представляет собой многослойную сетчатую конструкцию, устойчивую к коррозии и длительной эксплуатации.
Степень очистки фильтров 40-80 мкм.
Фильтры газовые сетчатые типа ФС изготавливается в соответствии с требованиями технических условий и ДНАОП Украины 0.00-1.07-94 "Правила строения и безопасной эксплуатации сосудов, работающих под давлением", ГОСТ Р 52630-2012, «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03)
Материалы и покупные изделия, применяемые при изготовлении фильтров газовых ФС, имеют сертификаты, паспорта и другие документы, подтверждающие их соответствие требованиям действующих стандартов и техническим условиям.
Изготовитель гарантирует соответствие фильтра требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Срок службы фильтров не менее 10 лет.
Гарантийный срок эксплуатации – 18 месяцев с даты отгрузки.
Гарантийный срок не распространяется на фильтрующий элемент.
Опросный лист для фильтров газовых сетчатых (ФС)
